Petit projet pour mesurer la consommation électrique en temps réel chez moi avec un NodeMCU en LUA, et l'afficher sur Grafana avec une DB InfluxDB.
|
||||
|
||||
|
||||
|
||||

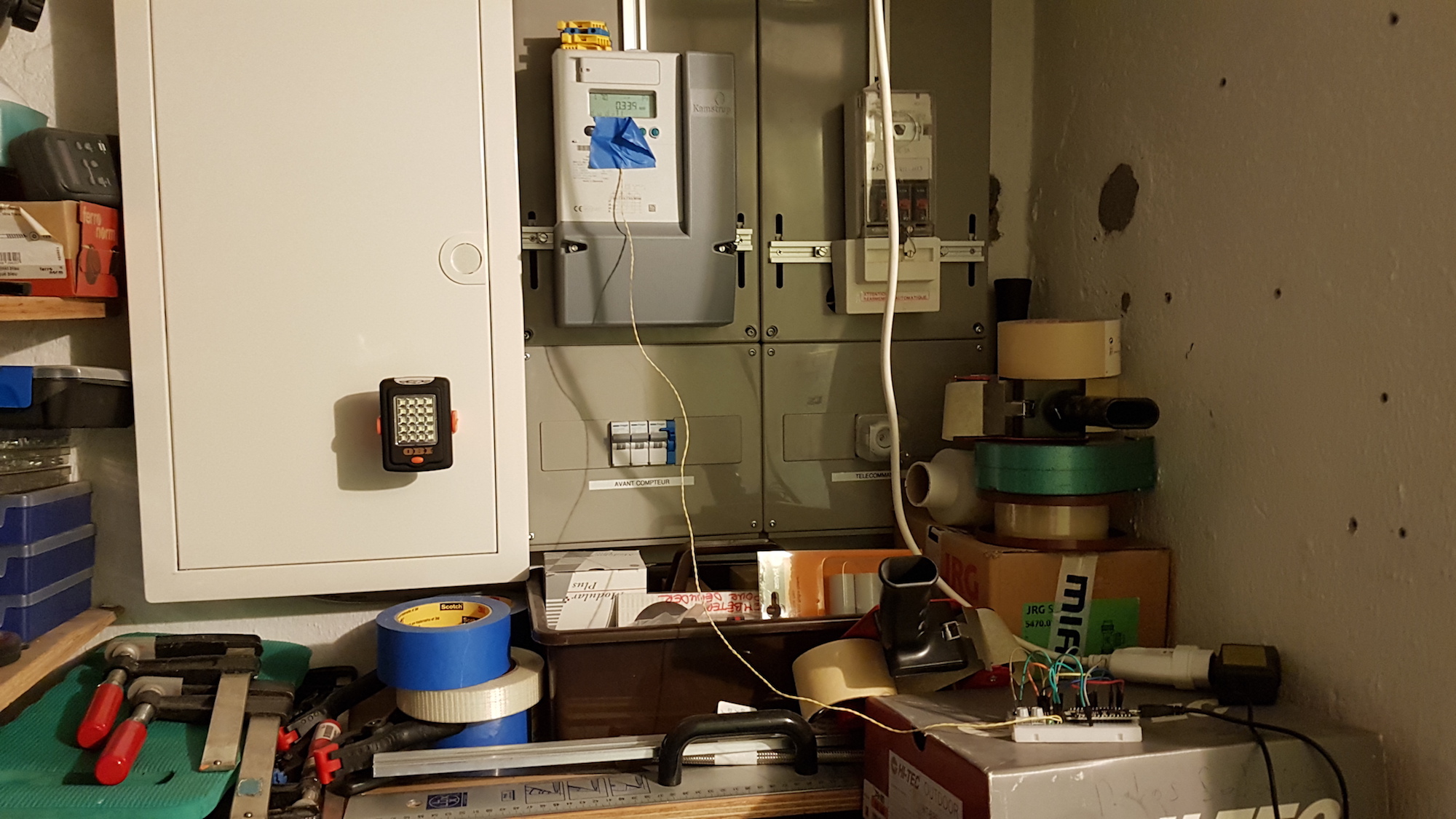

Vue globale de mon installation prototype :-)
|
||||
|
||||
|
||||
|
||||

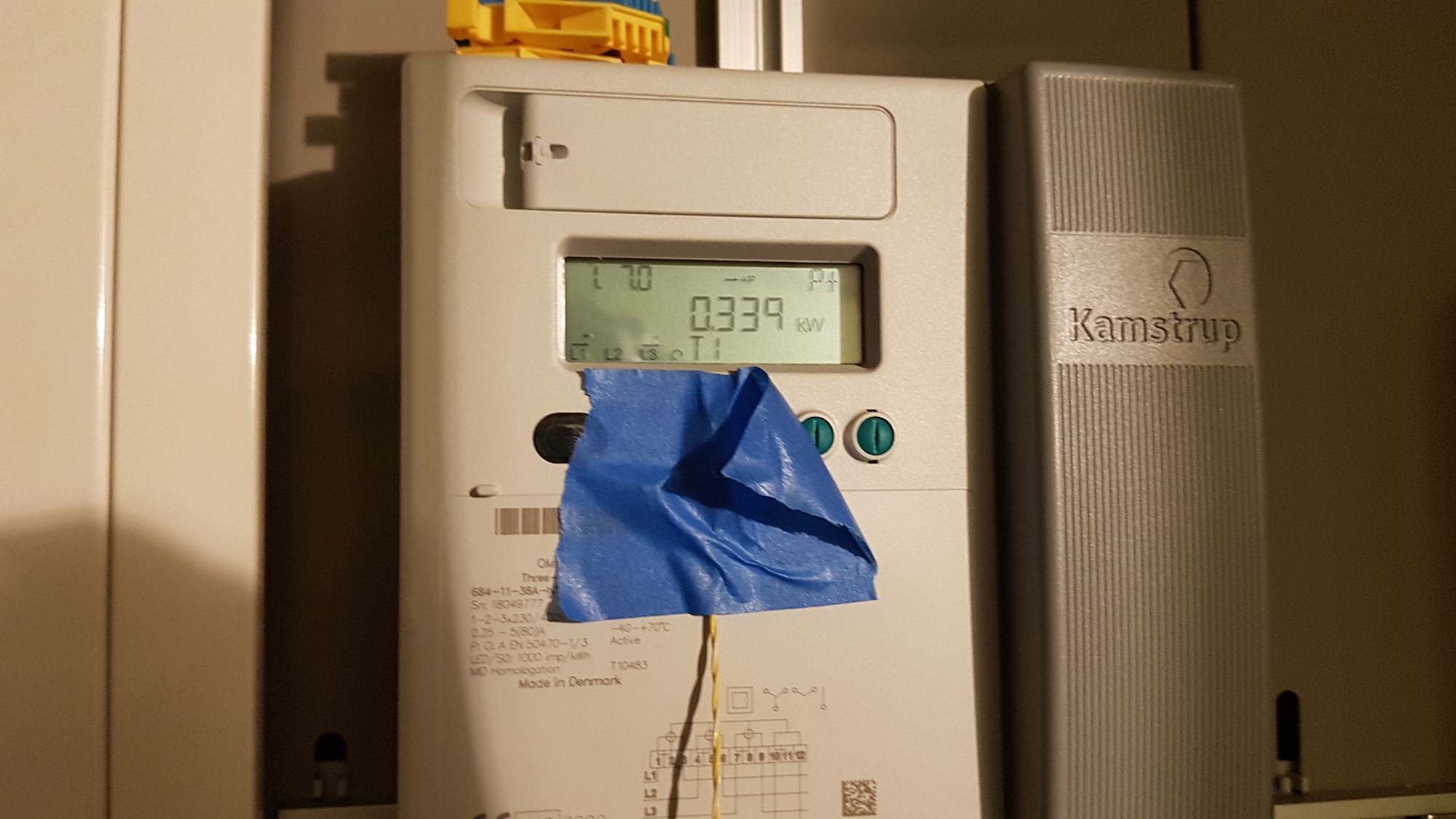

La photo résistance LDR est juste collée avec du scotch sur la LED du compteur électrique !
|
||||
|
||||
|
||||
|
||||

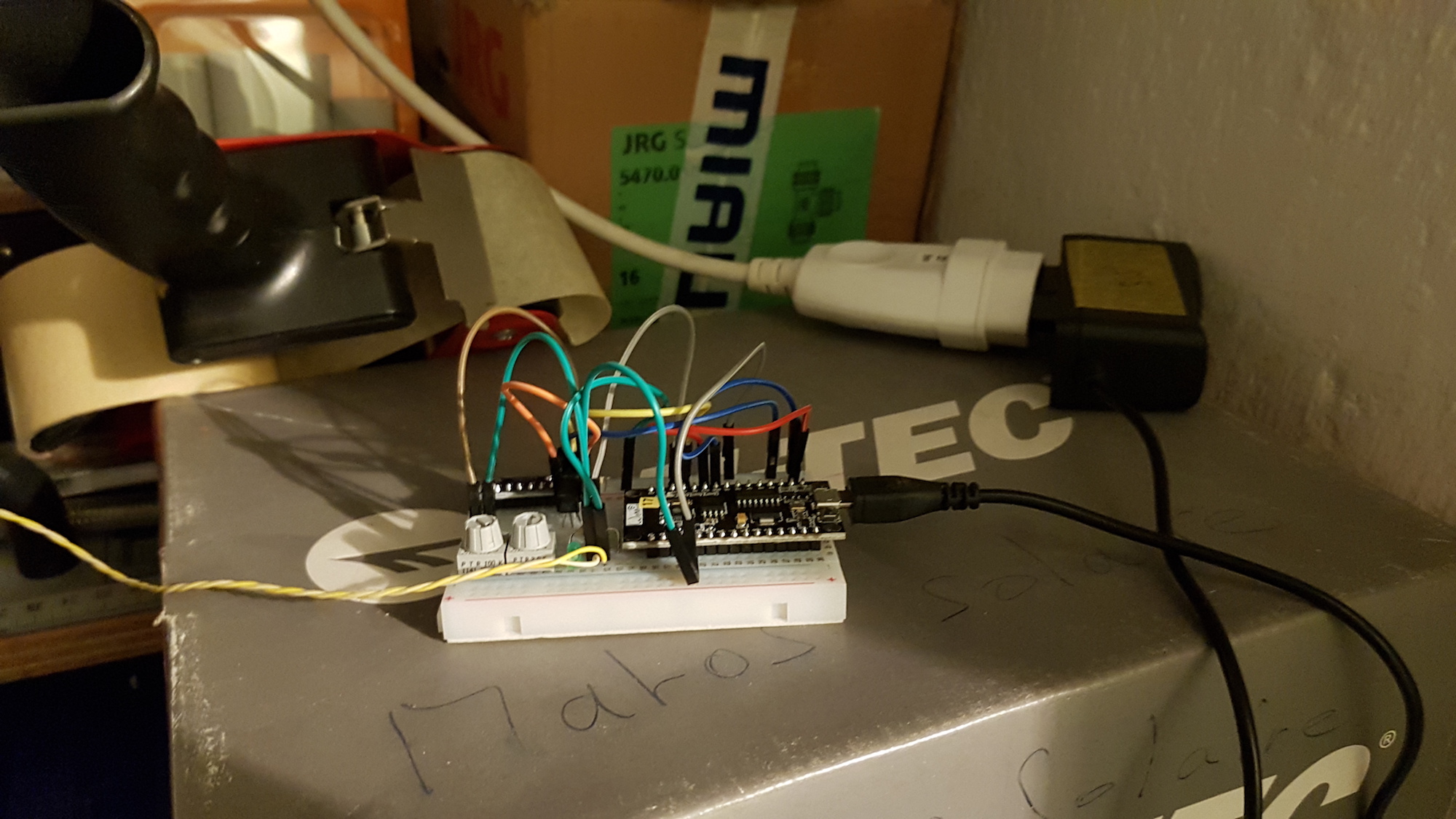

C'est mon NodeMCU de banc tests, il y a beaucoup trop de choses dessus, normalement il n'y a qu'une résistance de pull down à ajouter à la LDR et c'est tout !
|
||||
|
||||
|
||||
|
||||

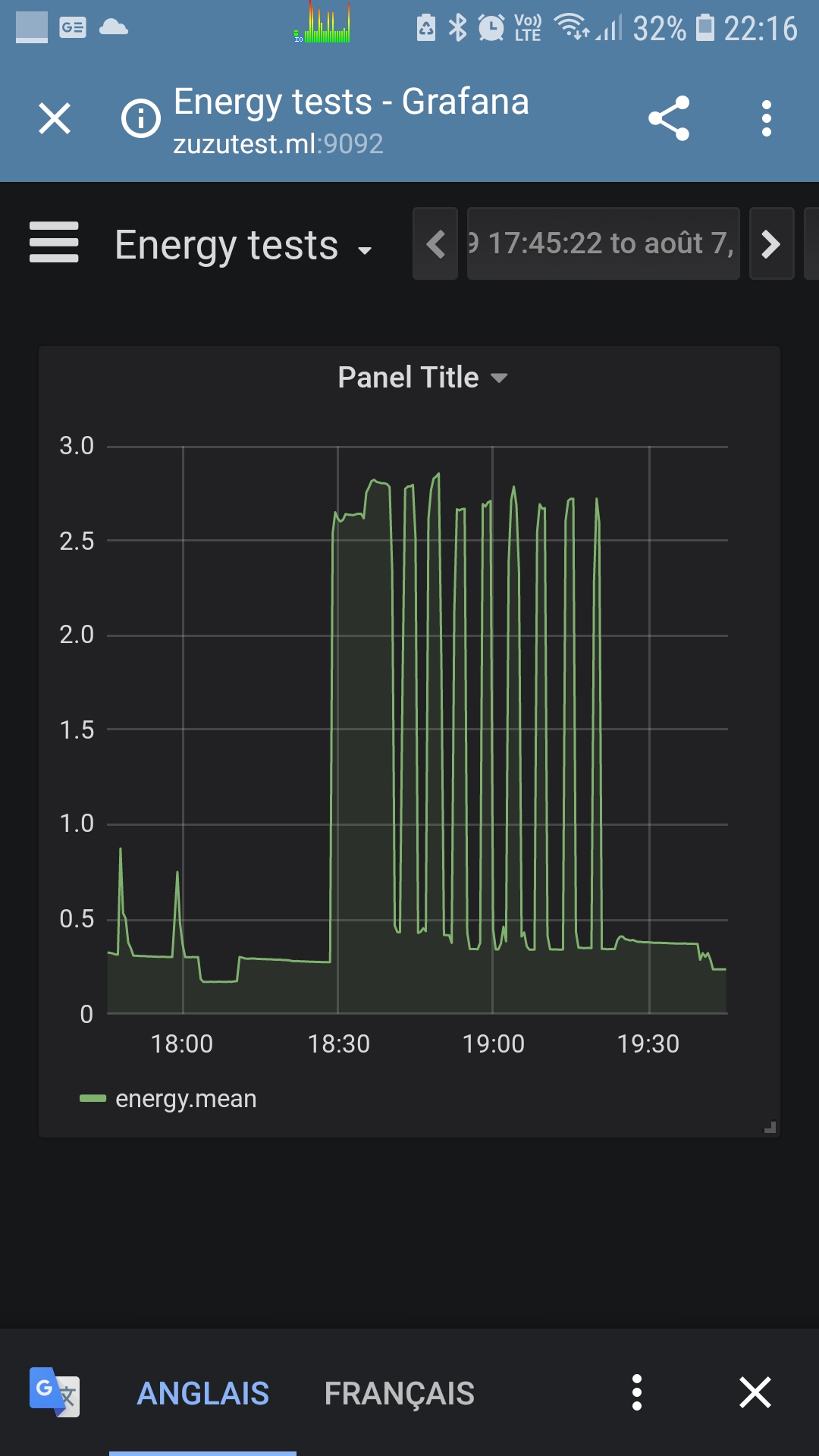

On voit ici la régulation thermique de mon four lors de la cuisson d'une excellente tarte aux groseilles :-)
|
||||
|
||||
On peut voir, avec ce projet assez complet, toutes les possibilités offertes de la programmation des NodeMCU en LUA, en mode événementiel. <br>
|
||||
@@ -127,7 +127,7 @@ Seulement la corrélation entre les trois température
|
||||
https://thingspeak.com/apps/plugins/300559
|
||||
|
||||
|
||||
zf190908.2147
|
||||
zf190922.1730
|
||||
|
||||
|
||||
pense bête:
|
||||
|
||||
@@ -1,52 +1,52 @@
|
||||
# transfo_courant_clip
|
||||
|
||||
Petit projet pour mesurer la puissance d'un appareil électrique à partir du courant avec un petit transformateur de courant qui se clips sur un conducteur avec un NodeMCU en LUA, et l'afficher sur Grafana avec une DB InfluxDB. Comme par exemple la production électrique d'une installation solaire photovoltaïque monophasée.
|
||||
Petit projet pour mesurer la puissance d'un appareil électrique à partir de la mesure du courant avec un petit transformateur de courant qui se clips sur un conducteur avec un NodeMCU en LUA, et l'afficher sur Grafana avec une DB InfluxDB. Comme par exemple la production électrique d'une installation solaire photovoltaïque monophasée.
|
||||
|
||||
ATTENTION, dans ce projet, on ne tient pas compte du déphasage entre la tension et le courant (cos phy) !
|
||||
|
||||
|
||||
Petit transformateur de mesure du courant avec un rapport de 1/800 avec la boucle de courant !
|
||||
|
||||
Petit transformateur de mesure du courant avec un rapport de 1/800 avec l'épissure pour la boucle de mesure de courant !
|
||||
|
||||
|
||||
|
||||
C'est mon NodeMCU de banc tests, il y a un pont diviseur pour faire une masse fictive à +0.5V qui permet de mesurer les alternances négatives du courant et la résistance *convertisseur* de courant de la mesure en tension (U=R*I).
|
||||
|
||||
|
||||
On voit ici l'image du courant d'un foehn (450W) en petite vitesse. On voit bien que la partie négative de l'alternance est effacée. C'est à cause de la mise ne série d'une diode avec le corps de chauffe, c'est un moyen très simple de diminuer le puissance dans un foehn
|
||||
|
||||
On voit ici l'image du courant d'un foehn (450W) en petite vitesse. On voit bien que la partie négative de l'alternance est effacée. C'est à cause de la mise ne série d'une diode avec le corps de chauffe du foehn, c'est un moyen très simple de diminuer le puissance.
|
||||
|
||||
|
||||
|
||||
On voit ici l'image du courant d'un foehn (450W) en grande vitesse. L'alternance est bien complète ici. On voit aussi qu'elle se trouve dans la plage des 1V du convertisseur ADC du NodeMCU grâce à l'astuce de la *masse fictive* de 0.5V.
|
||||
|
||||
|
||||
Vue globale de mon installation solaire prototype de 2x panneaux de 280W :-)
|
||||
|
||||
Vue globale de mon installation solaire, pour l'instant posée sur le sol, de 2x panneaux de 280W :-)
|
||||
|
||||
|
||||
Vue des deux onduleurs (un par panneau) qui injectent le courant produit dans le réseau électrique 220V de la maison.
|
||||
|
||||
Vue des deux onduleurs (un par panneau) qui injectent directement l'énergie produite dans le réseau électrique 220V de la maison.
|
||||
|
||||
|
||||
<br><bR>
|
||||
On peut voir, avec ce projet assez complet, toutes les possibilités offertes de la programmation des NodeMCU en LUA, en mode événementiel. <br>
|
||||
On peut voir ici, avec ce projet assez complet, toutes les possibilités offertes de la programmation des NodeMCU en LUA, en mode événementiel. <br>
|
||||
Choses qui ne seraient pas possible si on l'avait fait en C++ (mode Arduino), comme par exemple:
|
||||
|
||||
* serveur WEB Active Server Pages ZYX, permet de faire des pages HTML dynamiques avec du code LUA in line
|
||||
* serveur WEB service pour le HUB (API GET)
|
||||
* serveur WEB Active Server Pages ZYX, permet de faire des pages HTML dynamiques avec du code LUA in line. Les pages HTML sont sauve dans la FLASH du NodeMCU
|
||||
* serveur WEB service pour le HUB concentrateur de mesures de différents NodeMCU (API GET)
|
||||
* serveur WEB pour l'affichage de la consommation électrique
|
||||
* serveur WEB pour l'IDE, modification du code source en remote directement depuis une page WEB, pas besoin d'IDE
|
||||
* crontab, horloge pour les mesures
|
||||
* serveur TELNET, utilisation de la console en remote pour le debug
|
||||
* serveur TELNET, utilisation de la console en remote pour le dépannage
|
||||
|
||||
Toutes les fonctions sont bien séparées dans des scripts, ce qui facilite la portabilité entre les projets mais aussi sa mise au point.
|
||||
Toutes les fonctions sont bien séparées dans des scripts, cela *complexifie* le projet mais ce qui facilite la portabilité entre les projets et aussi sa mise au point.
|
||||
|
||||
|
||||
|
||||
## Astuces de mesures
|
||||
## Astuces de mesures de la puissance
|
||||
|
||||
Dans ce projet il y a 1x NodeMCU qui mesure la production électrique de mon installation solaire PV. On mesure le courant injecté dans le réseau électrique de la maison avec un petit transformateur de courant 1/800 *clipsé* sur la phase de l'onduleur.<br>
|
||||
Comme le convertisseur ADC du NodeMCU ne peut mesurer que des valeurs positives comprises entre 0V et 1V, on ajoute une masse *fictive* au signal du transformateur de courant de 0.5V afin de *remonter* l'alternance négative.<br>
|
||||
Au lieu de *découper* la sinusoïde en 100 *parties*, c'est à dire toutes les 0.2ms (5'000x /s), pour en faire l'intégrale. On lit l'ADC toutes les 11ms (91x /s) donc beaucoup plus lentement.<br>
|
||||
Comme la sinusoïde fait 20ms et est *répétitive*, on balaye (par *décalage*) statistiquement la sinusoïde.<br>
|
||||
On *redresse* l'alternance par rapport à la masse fictive (env 0.5V), ce qui nous permet d'estimer une valeur RMS du courant quelque soit sa forme et on le somme sur 2.1 secondes.<br>
|
||||
Les mesures min et max ne sont là juste pour vérifier que nous sommes bien dans la plage de mesure avec le choix de la résistance de *conversion* du transformateur de courant.<br>
|
||||
Le calcul de la puissance mesurée est très simpliste, un simple ```P=U*I```. On ne tient pas compte ici du ```cos(phy)``` qui pourrait varier en fonction des charges inductives dans la maison !
|
||||
* Comme le convertisseur ADC du NodeMCU ne peut mesurer que des valeurs positives comprises entre 0V et 1V, on ajoute une masse *fictive* au signal du transformateur de courant de 0.5V afin de *remonter* l'alternance négative.<br>
|
||||
Au lieu de *découper* la sinusoïde (50Hz) en 100 *parties*, c'est à dire toutes les 0.2ms (5'000x /s), pour en faire l'intégrale. On lit l'ADC toutes les 11ms (seulement 91x /s) donc beaucoup plus lentement.<br>
|
||||
* Comme la sinusoïde fait 20ms et est *répétitive*, on balaye (par *décalage*) statistiquement la sinusoïde.<br>
|
||||
* On *redresse* l'alternance par rapport à la masse fictive (env 0.5V), ce qui nous permet d'estimer une valeur RMS du courant quelque soit sa forme et on la moyenne sur une période de 2.1 secondes.<br>
|
||||
* Les mesures min et max ne sont là juste que pour vérifier que nous sommes bien dans la plage de mesure avec le choix de la résistance de *conversion* du transformateur de courant.<br>
|
||||
* Le calcul de la puissance mesurée est très simpliste, un simple ```P=U*I```. On ne tient donc pas compte ici du ```cos(phy)``` qui pourrait varier en fonction des charges inductives dans la maison !
|
||||
|
||||
|
||||
|
||||
