Refais tous les liens des images des readme qui avaient été cassés lors de la refactorisation des dossiers
This commit is contained in:
Christian Zufferey
@@ -1,25 +1,43 @@
|
||||
# transfo_courant_clip
|
||||
zf200603.1454
|
||||
|
||||
Ancienne version encore en production :-(
|
||||
|
||||
|
||||
<!-- TOC titleSize:2 tabSpaces:2 depthFrom:1 depthTo:6 withLinks:1 updateOnSave:1 orderedList:0 skip:1 title:1 charForUnorderedList:* -->
|
||||
## Table of Contents
|
||||
* [Astuces de mesures de la puissance](#astuces-de-mesures-de-la-puissance)
|
||||
* [Installation](#installation)
|
||||
* [Utilisation](#utilisation)
|
||||
* [Distribution des rôles de NodeMCU](#distribution-des-rôles-de-nodemcu)
|
||||
* [Affichage des températures en local sur le NodeMCU](#affichage-des-températures-en-local-sur-le-nodemcu)
|
||||
* [Affichage du petit serveur web du NodeMCU_Lua](#affichage-du-petit-serveur-web-du-nodemculua)
|
||||
* [Modification du code source du NodeMCU en remote](#modification-du-code-source-du-nodemcu-en-remote)
|
||||
* [Utilisation de la console du NodeMCU en remote](#utilisation-de-la-console-du-nodemcu-en-remote)
|
||||
* [Visualisation sur ThingSpeak](#visualisation-sur-thingspeak)
|
||||
<!-- /TOC -->
|
||||
|
||||
|
||||
Petit projet pour mesurer la puissance d'un appareil électrique à partir de la mesure du courant avec un petit transformateur de courant qui se clips sur un conducteur avec un NodeMCU en LUA, et l'afficher sur Grafana avec une DB InfluxDB. Comme par exemple la production électrique d'une installation solaire photovoltaïque monophasée.
|
||||
|
||||
ATTENTION, dans ce projet, on ne tient pas compte du déphasage entre la tension et le courant (cos phy) !
|
||||
|
||||
|
||||
|
||||

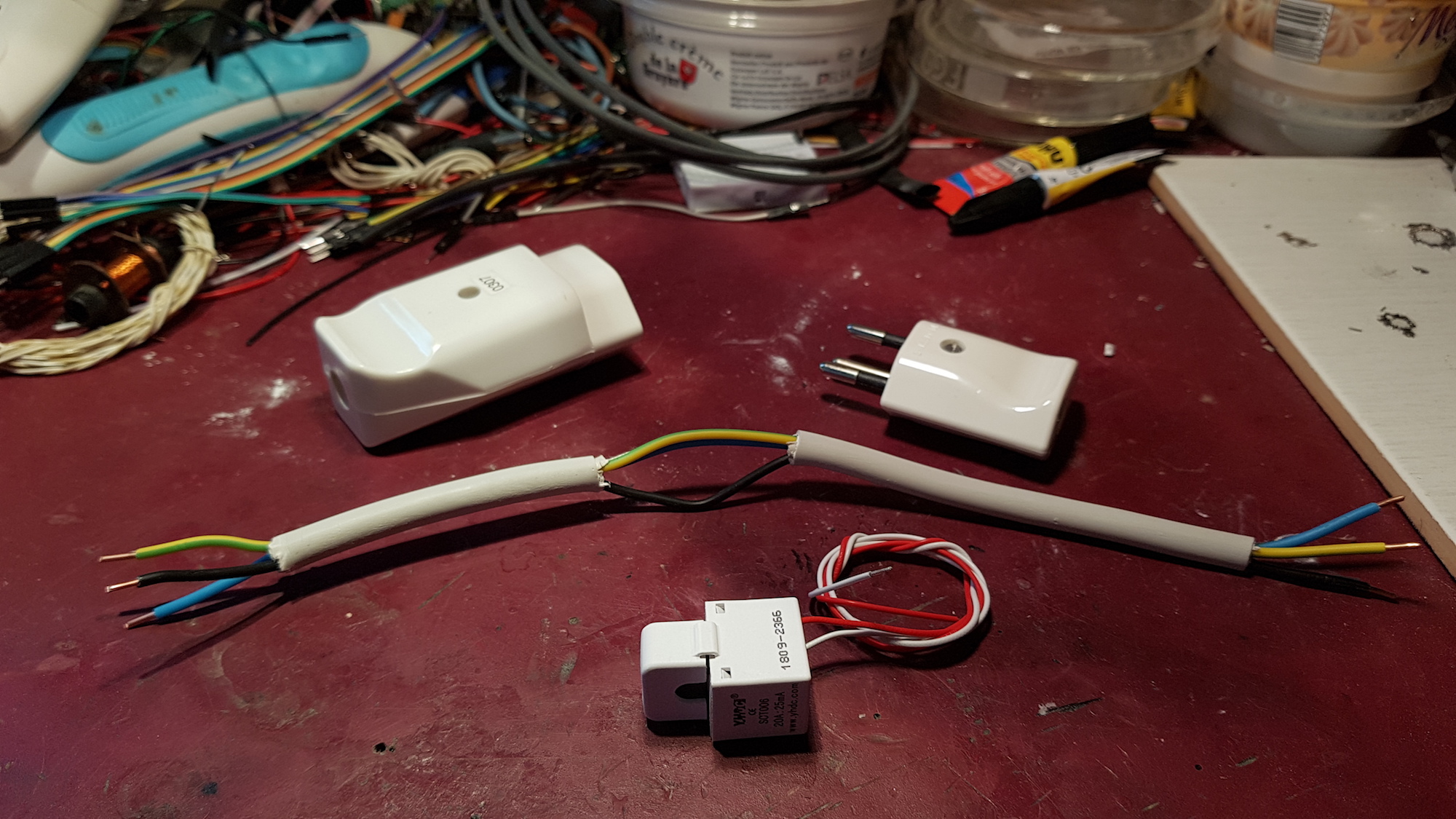

Petit transformateur de mesure du courant avec un rapport de 1/800 avec l'épissure pour la boucle de mesure de courant !
|
||||
|
||||
|
||||
|
||||

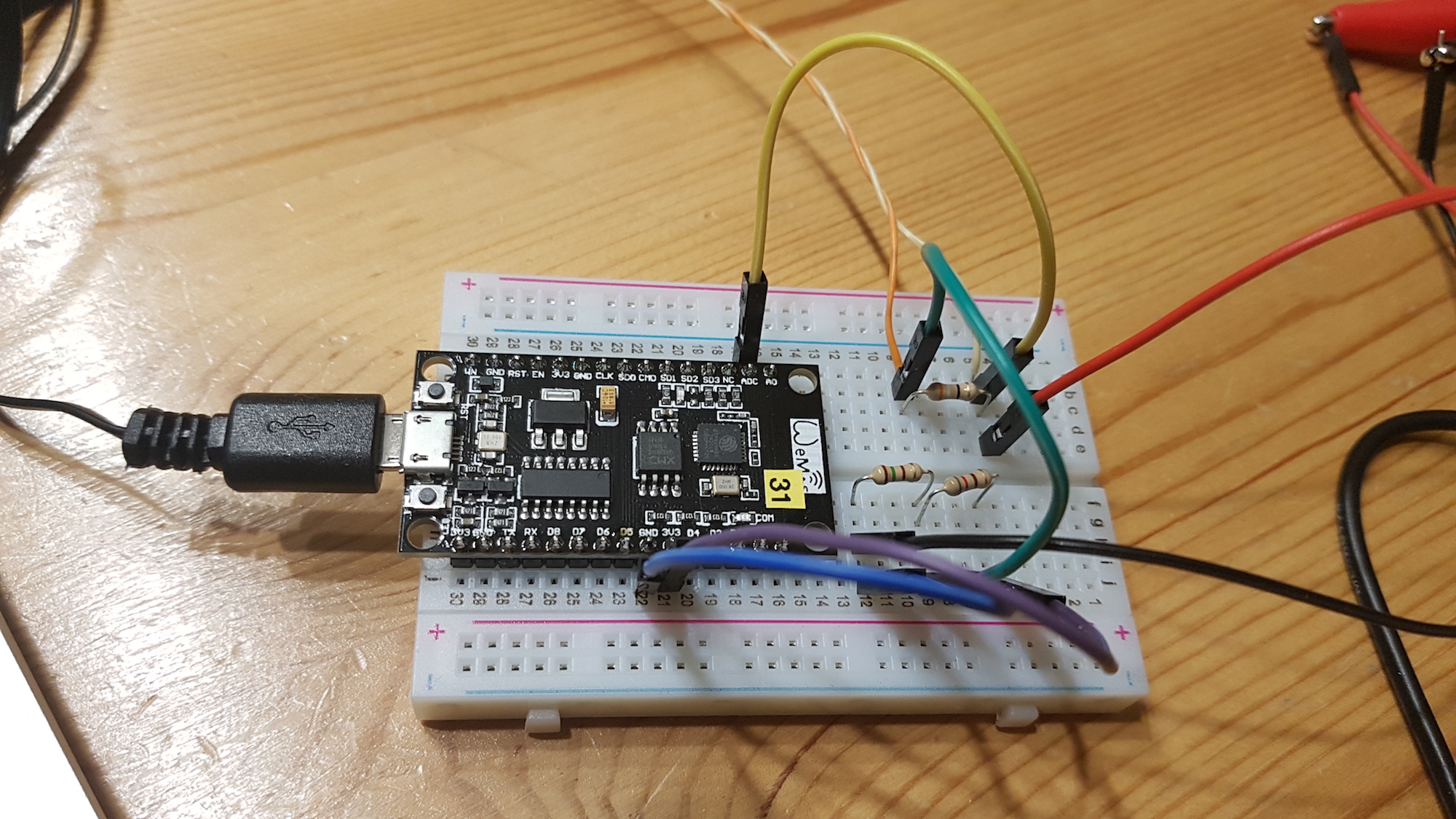

C'est mon NodeMCU de banc tests, il y a un pont diviseur pour faire une masse fictive à +0.5V qui permet de mesurer les alternances négatives du courant et la résistance *convertisseur* de courant de la mesure en tension (U=R*I).
|
||||
|
||||
|
||||
|
||||
On voit ici l'image du courant d'un foehn (450W) en petite vitesse. On voit bien que la partie négative de l'alternance est effacée. C'est à cause de la mise ne série d'une diode avec le corps de chauffe du foehn, c'est un moyen très simple de diminuer le puissance.
|
||||
|
||||
|
||||
|
||||

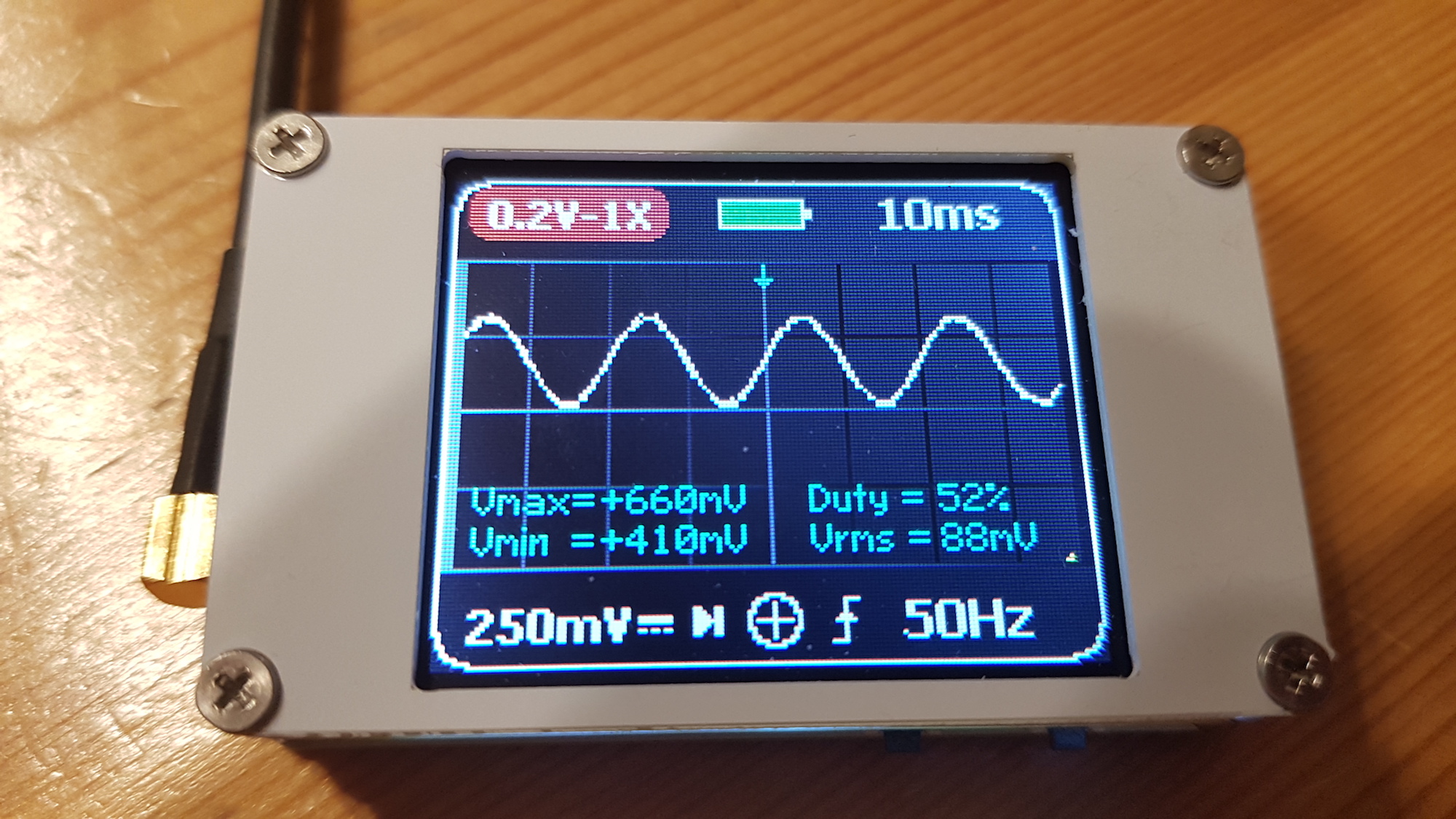

On voit ici l'image du courant d'un foehn (450W) en grande vitesse. L'alternance est bien complète ici. On voit aussi qu'elle se trouve dans la plage des 1V du convertisseur ADC du NodeMCU grâce à l'astuce de la *masse fictive* de 0.5V.
|
||||
|
||||
|
||||
|
||||

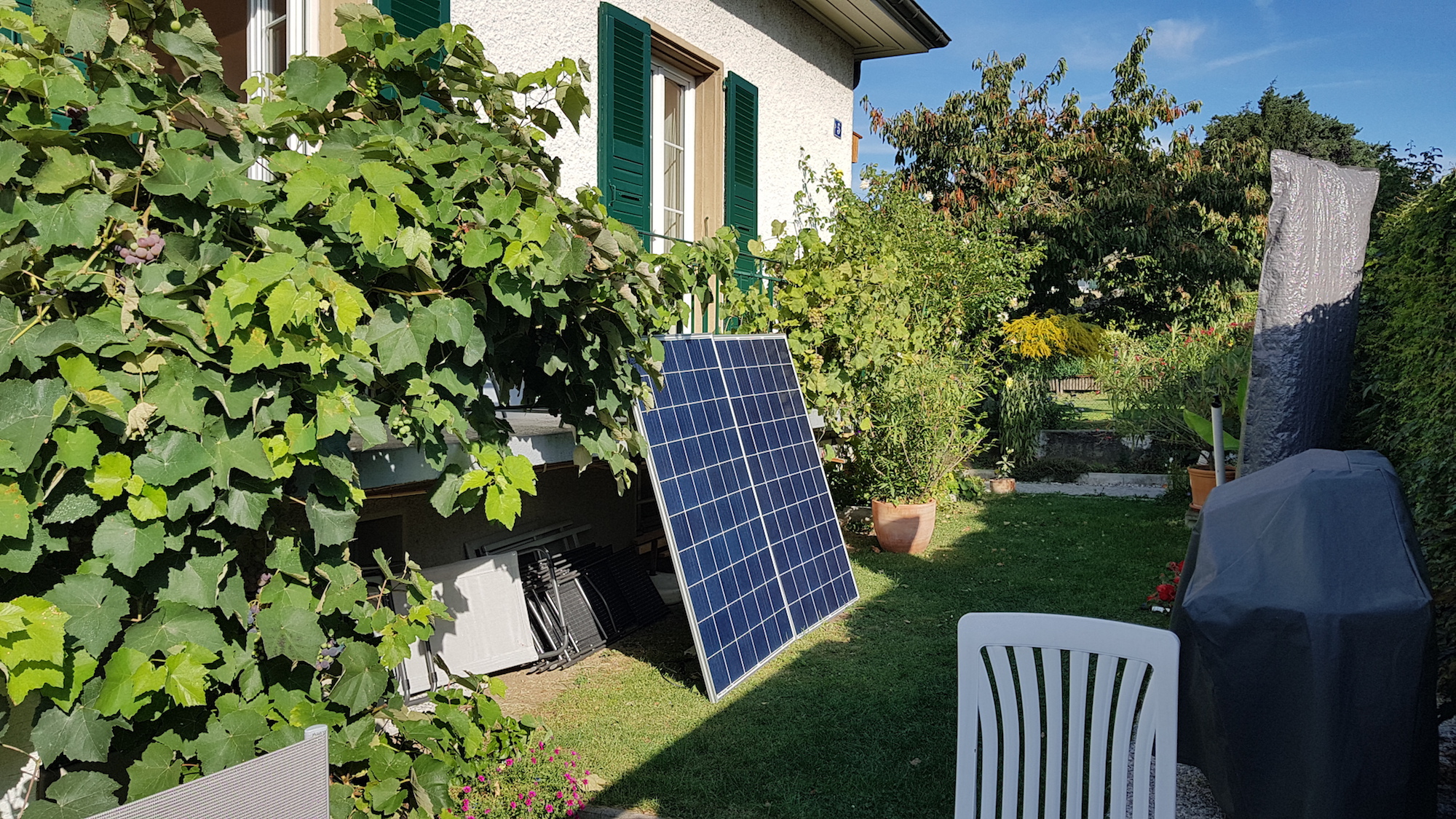

Vue globale de mon installation solaire, pour l'instant posée sur le sol, de 2x panneaux de 280W :-)
|
||||
|
||||
|
||||
|
||||

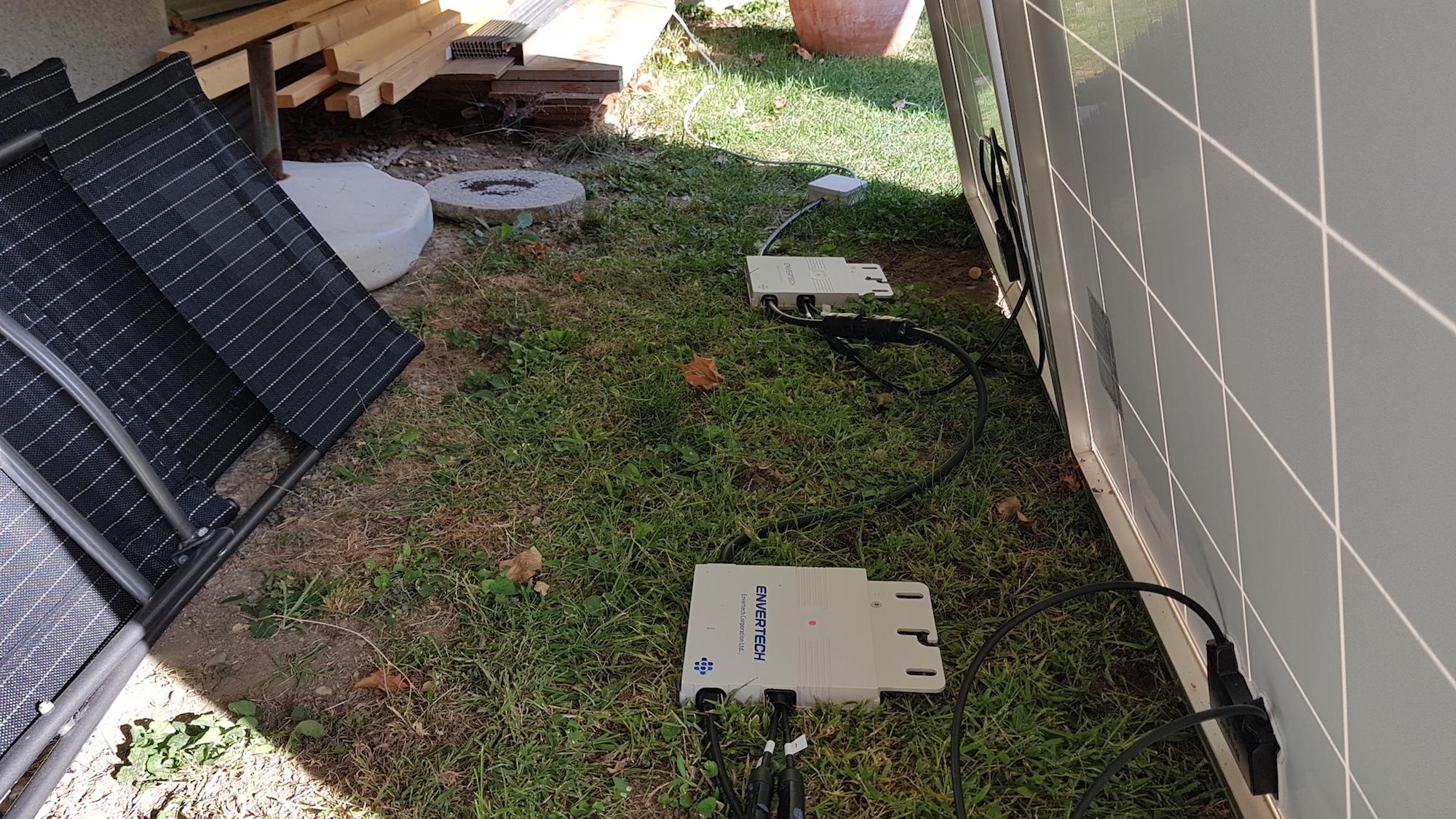

Vue des deux onduleurs (un par panneau) qui injectent directement l'énergie produite dans le réseau électrique 220V de la maison.
|
||||
|
||||
|
||||
@@ -138,7 +156,6 @@ Seulement la corrélation entre les trois température
|
||||
https://thingspeak.com/apps/plugins/300559
|
||||
|
||||
|
||||
zf190922.1740
|
||||
|
||||
|
||||
pense bête:
|
||||
|
||||
@@ -1,25 +1,40 @@
|
||||
# transfo_courant_clip
|
||||
|
||||
zf200603.1504
|
||||
|
||||
<!-- TOC titleSize:2 tabSpaces:2 depthFrom:1 depthTo:6 withLinks:1 updateOnSave:1 orderedList:0 skip:1 title:1 charForUnorderedList:* -->
|
||||
## Table of Contents
|
||||
* [Astuces de mesures de la puissance](#astuces-de-mesures-de-la-puissance)
|
||||
* [Installation](#installation)
|
||||
* [Utilisation](#utilisation)
|
||||
* [Distribution des rôles de NodeMCU](#distribution-des-rôles-de-nodemcu)
|
||||
* [Affichage des températures en local sur le NodeMCU](#affichage-des-températures-en-local-sur-le-nodemcu)
|
||||
* [Affichage du petit serveur web du NodeMCU_Lua](#affichage-du-petit-serveur-web-du-nodemculua)
|
||||
* [Modification du code source du NodeMCU en remote](#modification-du-code-source-du-nodemcu-en-remote)
|
||||
* [Utilisation de la console du NodeMCU en remote](#utilisation-de-la-console-du-nodemcu-en-remote)
|
||||
* [Visualisation sur ThingSpeak](#visualisation-sur-thingspeak)
|
||||
<!-- /TOC -->
|
||||
|
||||
Petit projet pour mesurer la puissance d'un appareil électrique à partir de la mesure du courant avec un petit transformateur de courant qui se clips sur un conducteur avec un NodeMCU en LUA, et l'afficher sur Grafana avec une DB InfluxDB. Comme par exemple la production électrique d'une installation solaire photovoltaïque monophasée.
|
||||
|
||||
ATTENTION, dans ce projet, on ne tient pas compte du déphasage entre la tension et le courant (cos phy) !
|
||||
|
||||
|
||||
|
||||
Petit transformateur de mesure du courant avec un rapport de 1/800 avec l'épissure pour la boucle de mesure de courant !
|
||||
|
||||
|
||||
|
||||
C'est mon NodeMCU de banc tests, il y a un pont diviseur pour faire une masse fictive à +0.5V qui permet de mesurer les alternances négatives du courant et la résistance *convertisseur* de courant de la mesure en tension (U=R*I).
|
||||
|
||||
|
||||
|
||||
On voit ici l'image du courant d'un foehn (450W) en petite vitesse. On voit bien que la partie négative de l'alternance est effacée. C'est à cause de la mise ne série d'une diode avec le corps de chauffe du foehn, c'est un moyen très simple de diminuer le puissance.
|
||||
|
||||
|
||||
|
||||
On voit ici l'image du courant d'un foehn (450W) en grande vitesse. L'alternance est bien complète ici. On voit aussi qu'elle se trouve dans la plage des 1V du convertisseur ADC du NodeMCU grâce à l'astuce de la *masse fictive* de 0.5V.
|
||||
|
||||
|
||||
|
||||
Vue globale de mon installation solaire, pour l'instant posée sur le sol, de 2x panneaux de 280W :-)
|
||||
|
||||
|
||||
|
||||
Vue des deux onduleurs (un par panneau) qui injectent directement l'énergie produite dans le réseau électrique 220V de la maison.
|
||||
|
||||
|
||||
@@ -138,7 +153,6 @@ Seulement la corrélation entre les trois température
|
||||
https://thingspeak.com/apps/plugins/300559
|
||||
|
||||
|
||||
zf190922.1740
|
||||
|
||||
|
||||
pense bête:
|
||||
|
||||
@@ -1,24 +1,43 @@
|
||||
# Mesure d'énergie d'une installation triphasée
|
||||
|
||||
zf200603.1457
|
||||
|
||||
<!-- TOC titleSize:2 tabSpaces:2 depthFrom:1 depthTo:6 withLinks:1 updateOnSave:1 orderedList:0 skip:1 title:1 charForUnorderedList:* -->
|
||||
## Table of Contents
|
||||
* [ATTENTION, ce projet débute et la *base* de ce Readme est *emprunté* à un autre projet, il reste donc à le modifier !](#attention-ce-projet-débute-et-la-base-de-ce-readme-est-emprunté-à-un-autre-projet-il-reste-donc-à-le-modifier-)
|
||||
* [Astuces de mesures](#astuces-de-mesures)
|
||||
* [Installation](#installation)
|
||||
* [Utilisation](#utilisation)
|
||||
* [Visualisation des données dans Grafana](#visualisation-des-données-dans-grafana)
|
||||
* [Distribution des rôles de NodeMCU](#distribution-des-rôles-de-nodemcu)
|
||||
* [Exportation des données en CSV depuis Grafana](#exportation-des-données-en-csv-depuis-grafana)
|
||||
* [Affichage des températures/humidité en local sur le NodeMCU](#affichage-des-températureshumidité-en-local-sur-le-nodemcu)
|
||||
* [Affichage du petit serveur web du NodeMCU_Lua](#affichage-du-petit-serveur-web-du-nodemculua)
|
||||
* [Modification du code source du NodeMCU en remote](#modification-du-code-source-du-nodemcu-en-remote)
|
||||
* [Utilisation de la console du NodeMCU en remote](#utilisation-de-la-console-du-nodemcu-en-remote)
|
||||
<!-- /TOC -->
|
||||
|
||||
# ATTENTION, ce projet débute et la *base* de ce Readme est *emprunté* à un autre projet, il reste donc à le modifier !
|
||||
zf191228.2308
|
||||
|
||||
|
||||
|
||||
|
||||
Petit projet pour mesurer la consommation électrique d'une installation triphasée et de l'afficher sur Grafana avec une DB InfluxDB. Comme par exemple pour monitorer la consommation électrique d'une maison au cours du temps.
|
||||
|
||||
|
||||
|
||||
|
||||
|
||||
# ATTENTION, ce projet débute et la *base* de ce Readme est *emprunté* à un autre projet, il reste donc à le modifier !
|
||||
zf191228.2308
|
||||
|
||||
|
||||
|
||||
|
||||
Constellation de sondes de mesures
|
||||
|
||||
|
||||
|
||||
|
||||
Montage du capteur HTU21D directement sur le NodeMCU, chose à ne PAS faire, car la température du NodeMCU fausse complètement les mesures d'humidité !
|
||||
|
||||
|
||||
|
||||
|
||||
Exemple de sortie sur Grafana
|
||||
|
||||
@@ -40,13 +59,13 @@ Toutes les fonctions sont bien séparées dans des scripts, cela *complexifie* l
|
||||
|
||||
On utilise un tout petit capteur, le **HTU21D**, d'humidité et de température I2C.
|
||||
|
||||
|
||||
|
||||
|
||||
Il est vraiment très bon marché (1.5$), simple à utiliser et super précis.
|
||||
|
||||
https://www.aliexpress.com/item/32480177429.html
|
||||
|
||||
|
||||
|
||||
|
||||
Incroyable la résolution de la mesure ! On peut observer ici l'arrivée le matin au salon, l'ouverture de la porte de la salle de bain après avoir pris la douche et l'ouverture de la fenêtre. Tout ceci dans la résolution de 1 à 3% de l'humidité relative
|
||||
|
||||
@@ -92,9 +111,9 @@ secrets_projet.lua
|
||||
|
||||
Quand on a trouvé la mesure qui nous convient sur Grafana, on peut l'exporter en CSV pour en faire un rapport dans un tableur par exemple.
|
||||
|
||||
|
||||
|
||||
|
||||
|
||||
|
||||
|
||||
|
||||
### Affichage des températures/humidité en local sur le NodeMCU
|
||||
@@ -134,7 +153,7 @@ telnet -rN 192.168.0.xxx
|
||||
|
||||
|
||||
|
||||
zf191221.0825
|
||||
|
||||
|
||||
|
||||
pense bête:
|
||||
|
||||
BIN
Mesures/energy/transfo_courant_clip_3p/img/20190907_170403.jpg
Normal file
BIN
Mesures/energy/transfo_courant_clip_3p/img/20190907_170403.jpg
Normal file
Binary file not shown.
|
After Width: | Height: | Size: 1.5 MiB |
BIN
Mesures/energy/transfo_courant_clip_3p/img/20190907_170414.jpg
Normal file
BIN
Mesures/energy/transfo_courant_clip_3p/img/20190907_170414.jpg
Normal file
Binary file not shown.
|
After Width: | Height: | Size: 1.2 MiB |
BIN
Mesures/energy/transfo_courant_clip_3p/img/20190908_134444.jpg
Normal file
BIN
Mesures/energy/transfo_courant_clip_3p/img/20190908_134444.jpg
Normal file
Binary file not shown.
|
After Width: | Height: | Size: 768 KiB |
BIN
Mesures/energy/transfo_courant_clip_3p/img/20190908_213900.jpg
Normal file
BIN
Mesures/energy/transfo_courant_clip_3p/img/20190908_213900.jpg
Normal file
Binary file not shown.
|
After Width: | Height: | Size: 801 KiB |
BIN
Mesures/energy/transfo_courant_clip_3p/img/20190908_213927.jpg
Normal file
BIN
Mesures/energy/transfo_courant_clip_3p/img/20190908_213927.jpg
Normal file
Binary file not shown.
|
After Width: | Height: | Size: 792 KiB |
BIN
Mesures/energy/transfo_courant_clip_3p/img/20190908_221514.jpg
Normal file
BIN
Mesures/energy/transfo_courant_clip_3p/img/20190908_221514.jpg
Normal file
Binary file not shown.
|
After Width: | Height: | Size: 834 KiB |
